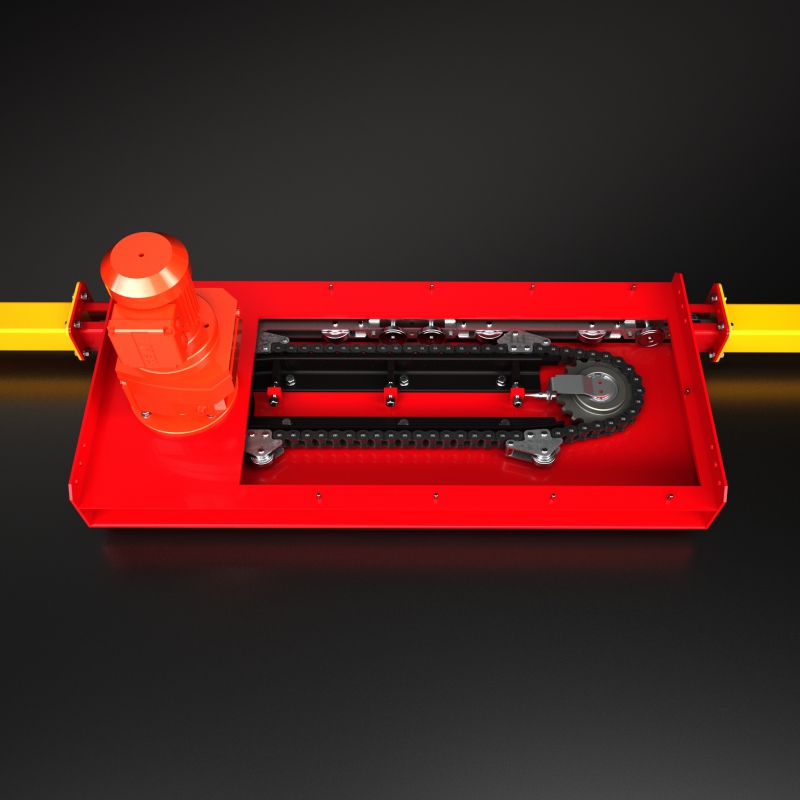

K3-as hajtás
Feladata: A konvejorlánc hajtása.
Műszaki jellemzők: Erőátvitel a hajtóműről egy csúszó tengelykapcsolón keresztül adódik át a hajtó lánckerékre. A hajtó és feszítő lánckerekekre egy segédlánc van illesztve. A segédláncon lévő görgők hajtják a konvejorláncot. Az erőátvitel tehát két görgő között jön létre, így ez a megoldás nyugodt, rángatás mentes hajtást eredményez. Túlterhelés esetén a tengelykapcsoló megcsúszik, amit a vezérlés érzékel és elektromosan is lekapcsolja a hajtást.
Különleges felszerelés:
Távműködtetés;
Távolsági fordulatszám kijelzés és aszinkronmotoros vezérlés frekvenciaszabályozással;
Egy lekapcsoló automatika, amely egy induktív határérték érzékelő által a slip-re (csúszásra) hat.
|
Feszültség |
220/380 V, 50 Hz |
|
Vonóerő |
Max. 1500 N |
|
Szabályzási tartomány |
~ 1:5 |
|
Tömege |
120-150 kg * |
|
|
L = 1100 mm |
