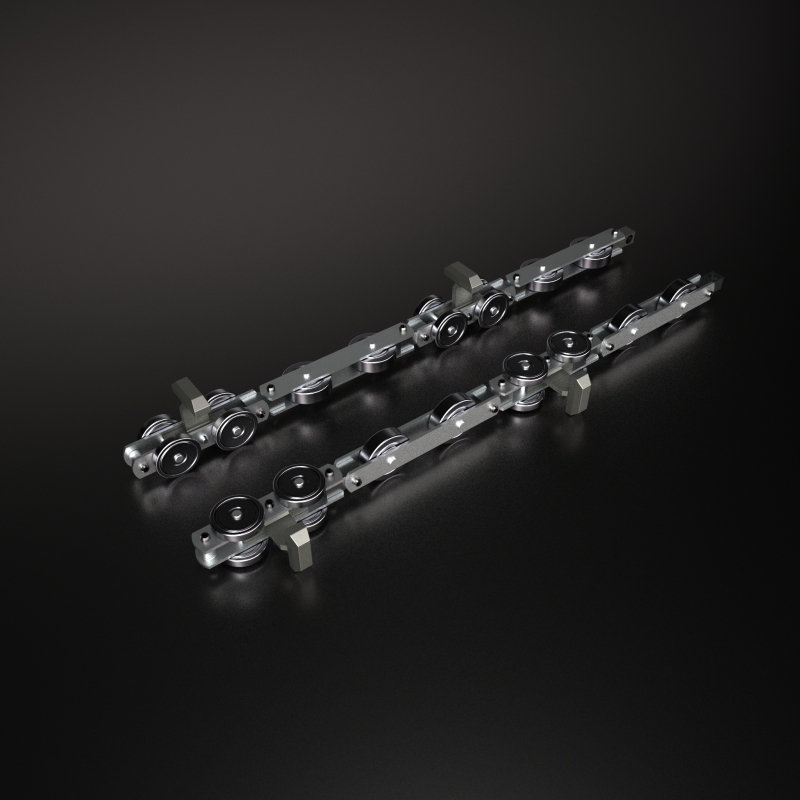

K3-as konvejorlánc

Feladata:

Vonóeszköz és egyidejűleg teherhordozó is az egypályás konvejornál és vonóelem a kétpályás rendszerekben;

Műszaki jellemzői:

A vezetőtag és a tehertag a láncegységben feszítőhüvellyel lett összekötve. A futó és a terelőgörgők egysoros golyóscsapággyal lettek szerelve.







Tömeg */ méter
osztás 304.8

osztás 406.4

osztás 508


4.6 kg
4.1 kg

kg

* A súly függ a láncosztástól és a lánckiviteltől (1 tengelyű, 2 tengelyű)

Hőmérséklet tartomány


-10°C-tól +150°C-ig
+150°C-tól +240°C-ig speciális zsírozással


A teherkocsi terhelhetősége

Tehertag:
1 tengelyű: max. 70 kg

2 tengelyű: max. 100 kg

Lánc vonóerő

K3E:

K3K:

max. N

max. 5000 N

Szakító terhelés

~ N

~ 64000 N

Kivitel:
osztás 304.8

osztás 406.4

osztás 508

Tehertag:
101.6 mm
203.2 mm

152.4 mm

Vezető tag:
152.4 mm
152.4 mm

304.8 mm

Görgőméret:

Tartógörgő: ø 57 mm
Terelőgörgő: ø 64 mm

Görgőszélesség: 11 mm
Görgőszélesség: 18 mm
