K33-as pályaszakaszok

Láncpálya

Feladata:

-        A vonólánc megvezetése és a teher hordása.

-        A különböző pályaelemek megfelelő kombinációjával tetszőleges nyomvonalú pálya alakítható ki.

Műszaki jellemzők: A konvejor pályaelemek hidegen hajlított idomacélokból készülnek. A 2 db.  70x23x4 mm-es méretű hidegen hajlított ’U’ szelvényt pályaösszekötő lemezek tartják össze, amelyek furatokkal vannak ellátva. A pályaszakaszok ezen furatok segítségével, oldható kötéssel egymáshoz csatlakoztathatók illetve függeszthetők.

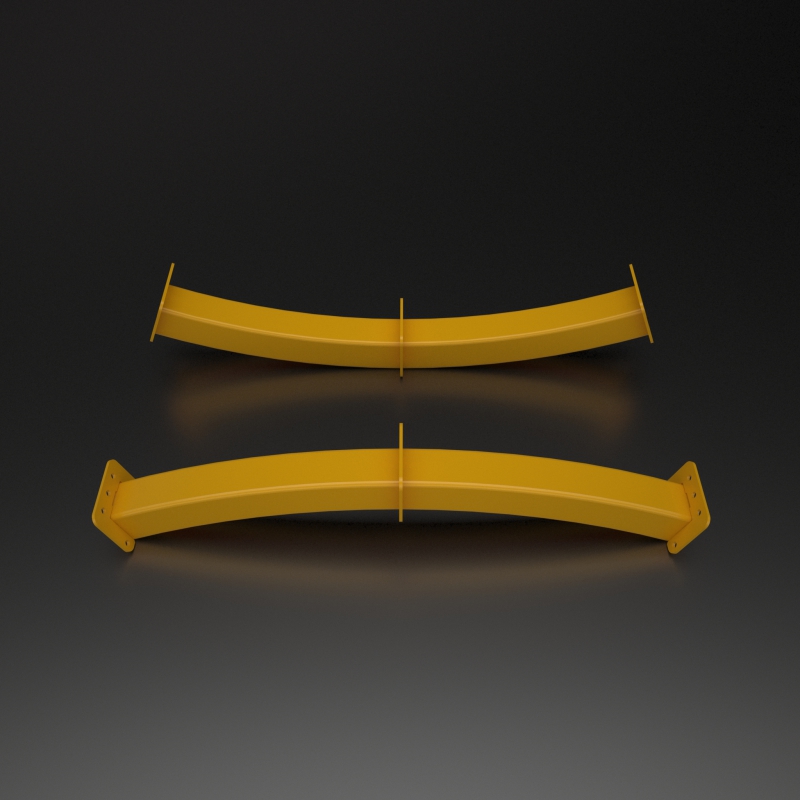

Függőleges hajlítási ív fokozatonként 45˚-ig;
Vízszintes hajlítási ív fokozatonként 90˚-ig;


Anyagvastagság

4 mm

Szállítási hossz

6000 mm max.

Tömeg

7.2 kg/m

Maximális szakaszterhelhetőség

100 kg/m

Vízszintes ív

R550 /R600 /R850 /R1000 /R1200mm

Függőleges ív

R550 /R600 /R800 /R1200 /R1600 mm

Beépítési méret

130x105 mm

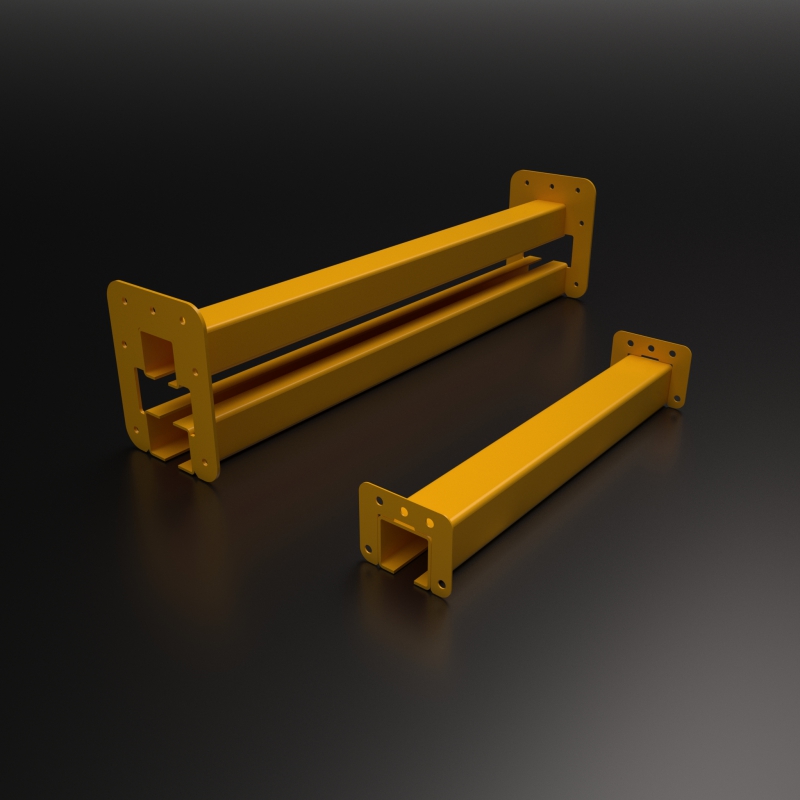

Szállítópálya

Feladata: A vonólánc vezetése és a kocsi szerelvényen keresztül a teher hordása. A felső sín vezeti a láncot, (láncpálya) az alsó sínben futnak a kocsik (teherpálya). A két pálya együttesét nevezzük szállítópályának.

Műszaki jellemzők: A konvejor pályaelemek hidegen hajlított idomacélokból készülnek. A láncpálya 2 db.  70x23x4 mm-es méretű ’U’ szelvény, a teherpálya egymással szembefordított 2 db. 70x35x4 mm-es méretű ’U’ szelvényből áll.

A pályaelemeket furatokkal ellátott pályaösszekötők tartják össze.

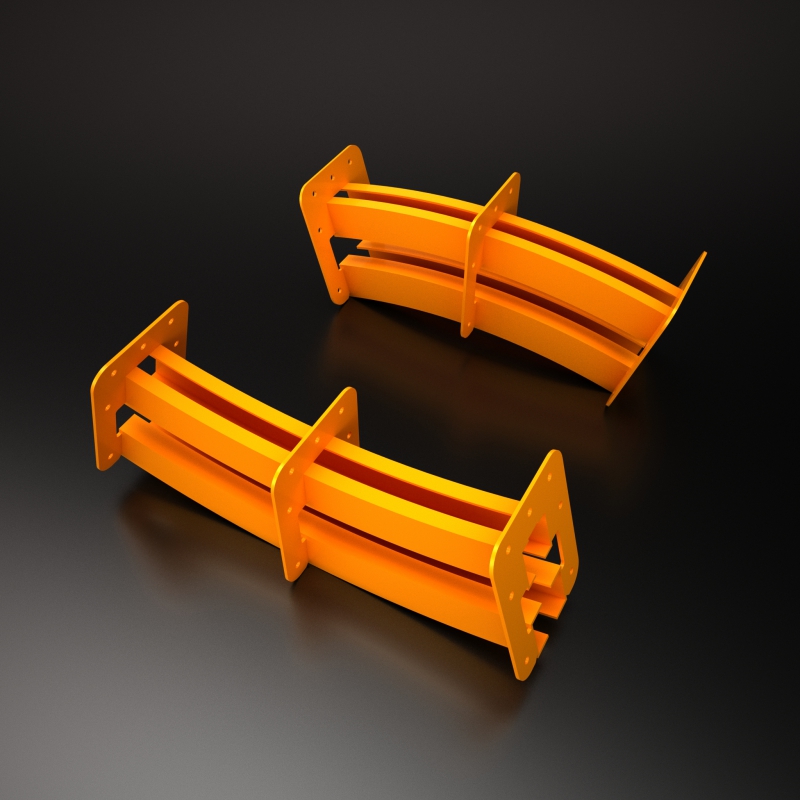

Függőleges hajlítási ív fokozatonként 45˚-ig;

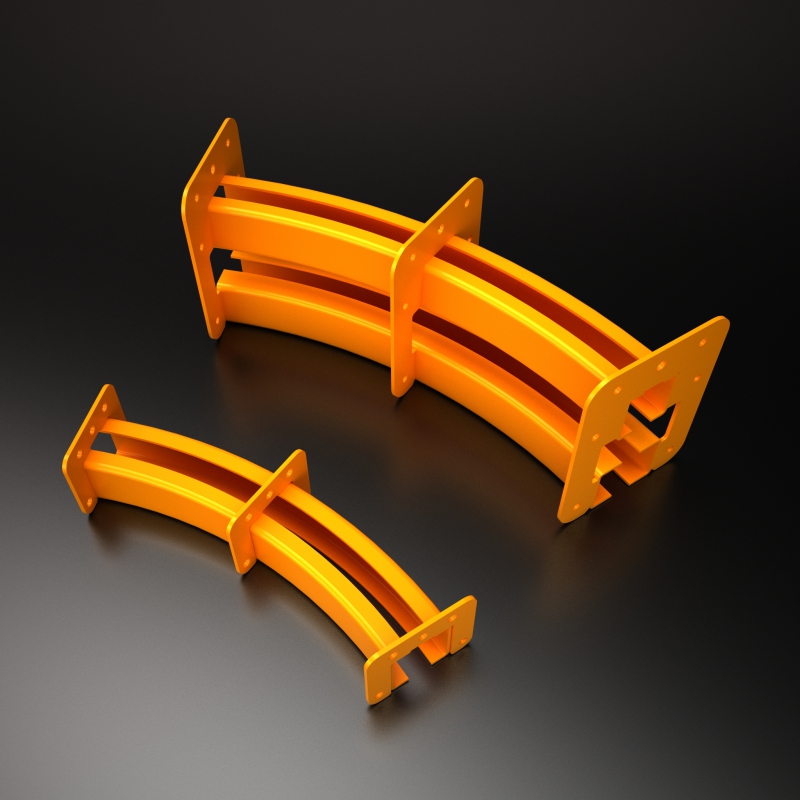

Vízszintes hajlítási ív fokozatonként 90˚-ig;




Szállítási hossz

6000 mm max.

Felső sín mérete

U70x23x4

Alsó sín mérete

U70x35x4

Pályaösszekötő lemez mérete

250x200 mm

Terhelhetőség

250 kg/m *

Vízszintes ív

R550 /R600 /R850 /R1000 /R1200mm

Függőleges ív

R550 /R600 /R800 /R1200 /R1600 mm

Tömeg

16 kg/m



               * max. irányérték
